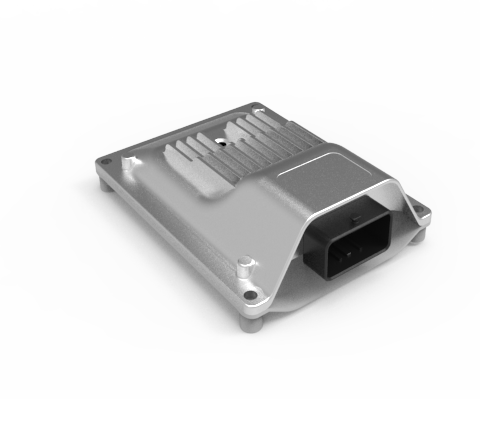

FSC05-01 控制器
FSC05-01是為實現工程機械智能控制而設計的電控單元,控制器內部有一個高性能的32位微處理器以及216M的時鐘頻率和并行處理能力。0~36 V/DC的開關信息作為輸入信號處理,10~40000Ω的電阻輸入檢測可用于溫度傳感器的直接連接,所有輸入接口都做了保護處理,以防過電壓和電氣干擾。電源輸入進行監控,以檢測電纜斷路。電流控制的比例電磁鐵輸出進行脈寬調制 (PWM),并對溫度和電壓波動進行補償,以保證高精確度和最小滯后。開關輸出設計用于繼電器和切換電磁鐵的直接通斷。此外,輸出還集成電壓和電流監控功能。
? 電源反接保護
? 1路RS232接口
? 1路RS485接口
? 1路CAN接口(ISO11898協議)可通過外部接線配置終端電阻
? 1路LIN接口
? 8路2A,PWM輸出,帶電流反饋
? 6路2A開關量輸出
? 1路模擬量輸出,可輸出0~5V
? 6路數字量輸入,可配置成PWM輸入
? 6路模擬量輸入,可通過軟件配置成0~5V、4~20mA、10~40KΩ
? 2路頻率輸入,可接磁電式轉速傳感
? 5V直流電源輸出,最大電流0.2A
